Shadowless Dome Light
ADL
반구 형상의 돔 내부에 조사하여 반사되는 부드럽고 균일한 빛을 방출하는 조명입니다.
곡면에 반사된 빛이 여러 각도의 방향성을 가져 부드럽고 그림자 없는 이미지를 얻을 수 있습니다.
곡면 위나 돌출된 대상물과 반사율이 높은 물체의 검사에 매우 유용합니다.
[ Application ]
유리 등 경면체의 문자 검사, 곡명 또는 굴곡진 표면의 검사 등

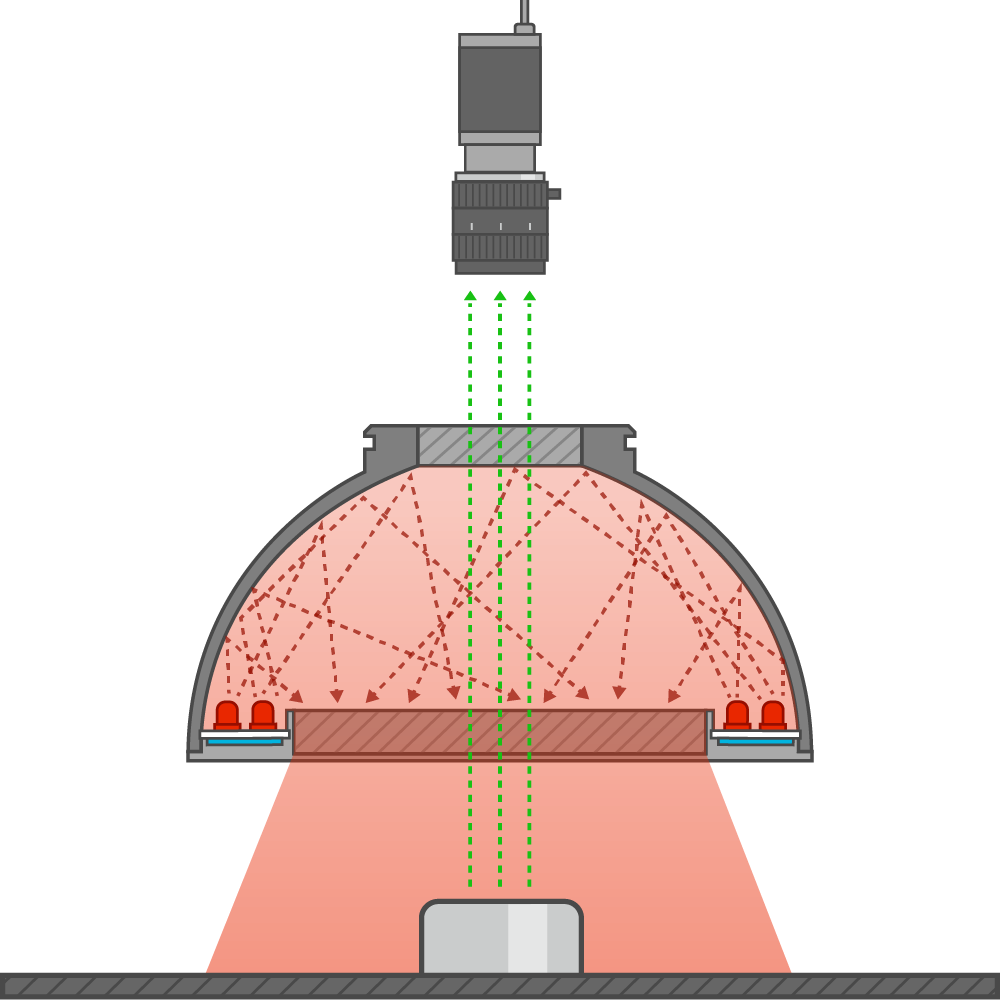

Illumination Structure & Examples
제품 특성
[ ADL Series ]
빛을 난반사 시켜 그림자가 제거된 부드러운 이미지를 구현할 때 사용되는 조명으로 유리 등 반사율 심한 대상 물체에도 적합합니다.
돔 조명 적용 후, 제품 표면 굴곡진 부분에 빛을 골고루 조사하여 검사에 용이한 이미지를 구현할 수 있습니다.
Object
ARF
ADL
Shadowless Dome Light
ADL
반구 형상의 돔 내부에 조사하여 반사되는 부드럽고 균일한 빛을 방출하는 조명입니다.
곡면에 반사된 빛이 여러 각도의 방향성을 가져 부드럽고 그림자 없는 이미지를 얻을 수 있습니다.
곡면 위나 돌출된 대상물과 반사율이 높은 물체의 검사에 매우 유용합니다.
[ Application ]
유리 등 경면체의 문자 검사, 곡명 또는 굴곡진 표면의 검사 등
Illumination Structure & Examples
조사 방식 · 적용 사례
[ ADL Series ]
빛을 난반사 시켜 그림자가 제거된 부드러운 이미지를 구현할 때 사용되는 조명으로 유리 등 반사율 심한 대상 물체에도 적합합니다.
돔 조명 적용 후, 제품 표면 굴곡진 부분에 빛을 골고루 조사하여 검사에 용이한 이미지를 구현할 수 있습니다.
Object
ARF
ADL
Product List
제품 목록
Model | Color | Dimension | Power Consumption(W) | Input Voltage(DC V) | |
| ADL3-100 | IR/R/G/B/W/UV | W(mm) : 110, D(mm) : 30, H(mm) : 54 | IR : 7.2 / W : 24 R/G/B/UV : 16.8 | IR/R : 12 G/B/W/UV : 12/24 |  |
| ADL3-150 | IR/R/G/B/W/UV | W(mm) : 150, D(mm) : 40, H(mm) : 80.5 | IR : 10.8 / R : 16.8 G/B/UV : 25.2 W : 36 | IR/R : 12 G/B/W/UV : 12/24 |  |
| ADL3-200 | IR/R/G/B/W/UV | W(mm) : 200, D(mm) : 50, H(mm) : 133 | IR : 18 / W : 60 R/G/B/UV : 42 | IR/R : 12 G/B/W/UV : 12/24 |  |
| ADL3-8420 | IR/R/G/B/W/UV | W(mm) : 84, D(mm) : 20, H(mm) : 43.9 | IR : 7.2 / W : 24 R/G/B/UV : 16.8 | IR/R : 12 G/B/W/UV : 12/24 |  |
