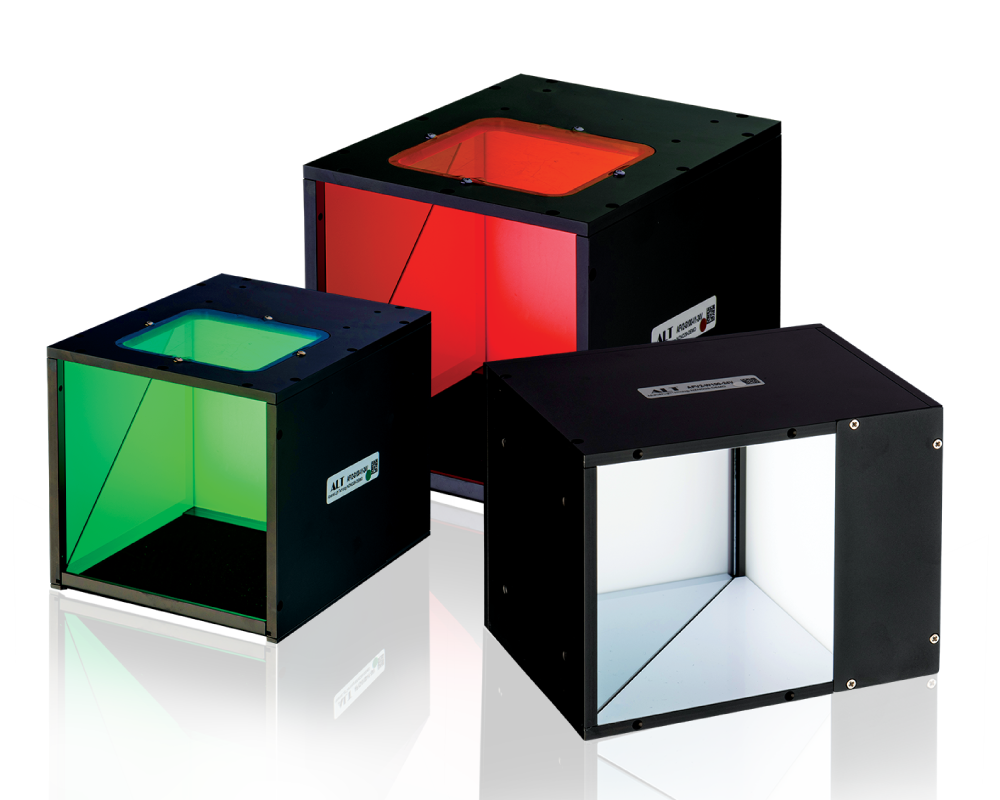

Coaxial Box Light
AFV / AFV2
렌즈의 시야각과 조명의 입사각이 일치하는 조명입니다.
뒷면에 배령된 LED의 빛은 확산판을 통해 균일하게 조사되어 Wafer 등 반사율이 높은 제품의 검사에 적합합니다.
무반사 코팅된 특수 하프미러를 사용하여 잔상을 억제하였으며, 선택에 따라 무반사 코팅 처리된 광학 커버를 설치하여 먼지 등 이물의 유입을 방지할 수 있습니다.
[ Application ]
형상 인식, 크랙 검사, 부품 검사, OCR, 치수 측정 등
Illumination Structure & Examples
제품 특성
[ AFV / AFV2 Series ]
빛이 수직으로 입사되며 조명 균일도가 높아 이미지 왜곡 및 밝기 차이를 최소화합니다. 피사체의 표면 스크래치 · 오염 등 미세한 결함을 감지하는데 적합합니다.
Object
AFV
Coaxial Box Light
AFV / AFV2
렌즈의 시야각과 조명의 입사각이 일치하는 조명입니다.
뒷면에 배령된 LED의 빛은 확산판을 통해 균일하게 조사되어 Wafer 등 반사율이 높은 제품의 검사에 적합합니다.
무반사 코팅된 특수 하프미러를 사용하여 잔상을 억제하였으며, 선택에 따라 무반사 코팅 처리된 광학 커버를 설치하여 먼지 등 이물의 유입을 방지할 수 있습니다.
[ Application ]
형상 인식, 크랙 검사, 부품 검사, OCR, 치수 측정 등
Illumination Structure & Examples
조사 방식 · 적용 사례
[ AFV / AFV2 Series ]
플렉서블한 기판을 이용하여 LED 용도에 맞는 경사를 주어 중심부에 균일한 빛을 집중 조사하여 어느 방향에서든 균일한 빛을 조사할 수 있도록 설계(내용수정예정)
Object
AFV
Product List
제품 목록
Model | Color | Dimension | Power Consumption(W) | Input Voltage(DC V) | |
| AFV-20 | IR/R/G/B/W/UV | W(mm) : 50, D(mm) : 30, H(mm) : 27 | IR : 0.72, R : 0.9 G/B/W/UV : 1.44 | IR/R :12 G/B/W/UV : 12/24 |  |
| AFV-30 | IR/R/G/B/W/UV | W(mm) : 63, D(mm) : 42, H(mm) : 39 | IR/R : 1.26 G/B/W/UV : 2.52 | IR/R : 12 G/B/W/UV : 12/24 |  |
