Multiple Interpolation Divider By ALT-TDS-400
다축 보간 트리거 분배기

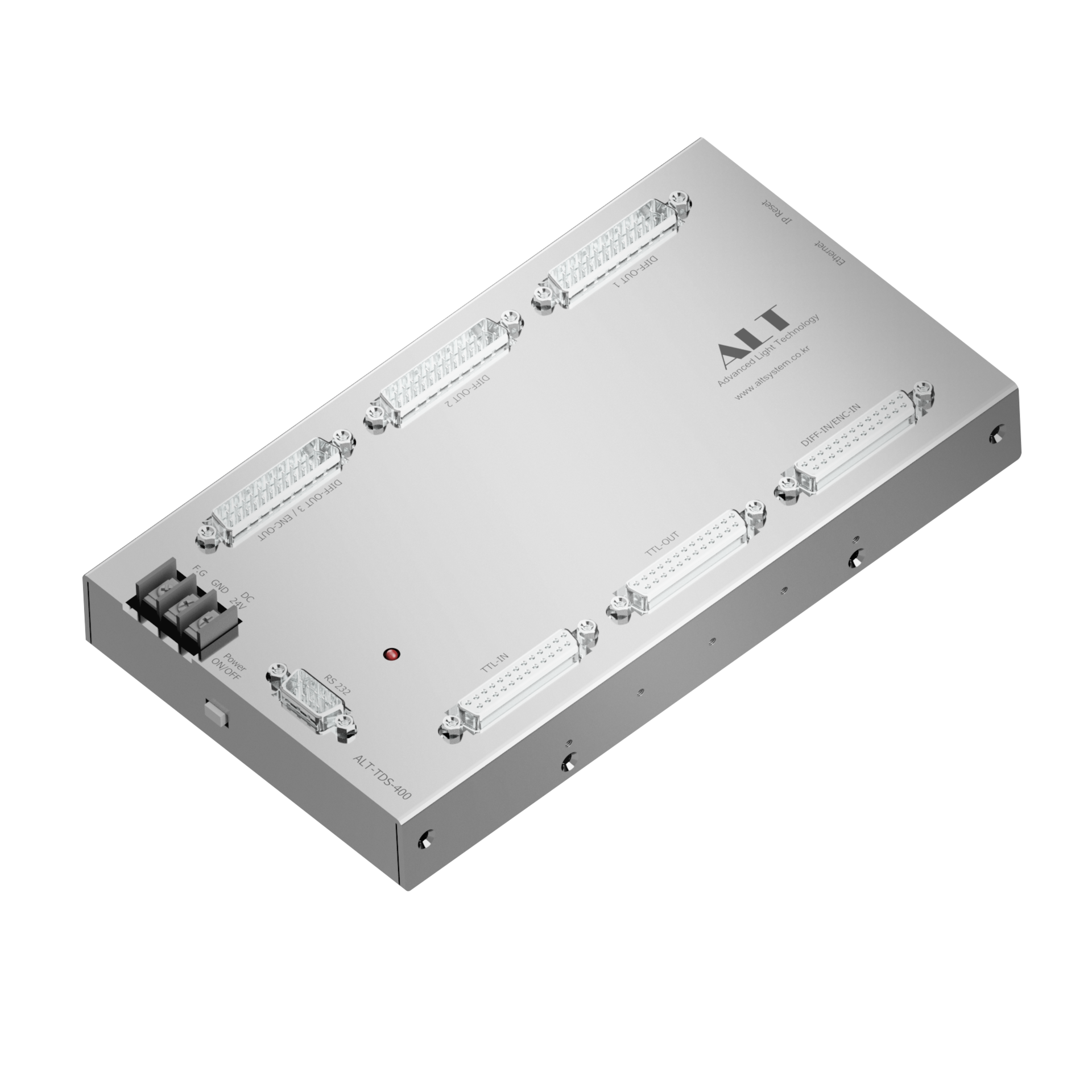

다축 보간 트리거 분배기(ALT-TDS-400)는 다양한 검사 스펙에서 다수의 카메라 및 스트로브 컨트롤러 간의 트리거 신호를 동기화 시키는 트리거 분배기 역할을 합니다. 직선 및 원호 보간 동작 중 3D 프로파일러와 라인스캔 그랩용 트리거 출력을 지원하며, 직선 구간에서는 일정 간격마다, 원호 구간에서는 일정 각도마다 트리거 신호를 발생시켜 정밀한 측정과 검사에 최적화되어 있습니다.
■ 원호의 일정 각도마다 트리거 출력기능

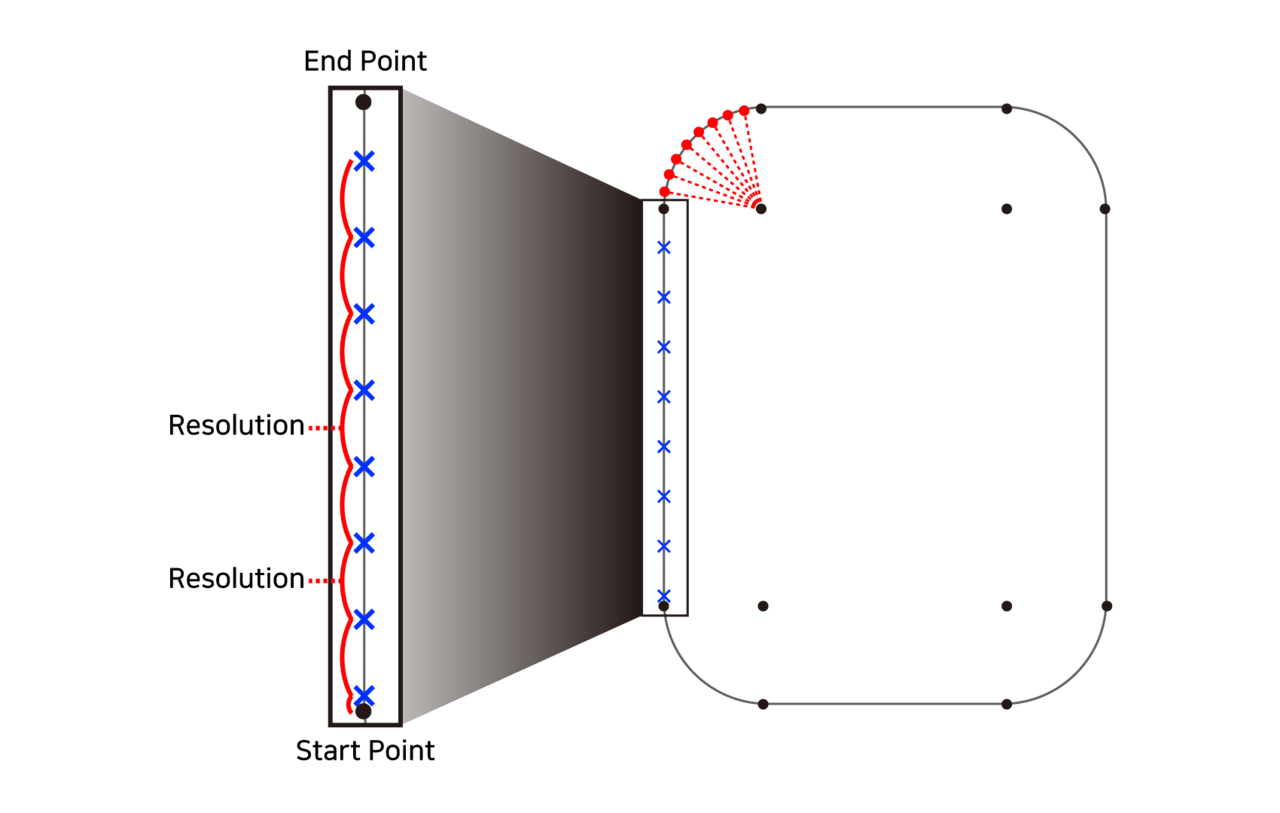

■ 직선의 일정 간격마다 트리거 출력기능
Features of Product
제품 특성
[ 직선 보간 기능 ]
a. 시작점, 끝점 입력
해당 점을 이용하여 TDS-400I의 직선 좌표계 구간을 지정합니다.
b. Offset
N개의 Encoder 신호를 기다립니다.
c. Resolution
N개의 Encoder 신호마다 신호를 출력합니다.
d. Out Count
출력시킬 신호의 수, 0 입력 시 범위 내에서 출력됩니다.
[ 원호 보간 기능 ]
a. 시작점, 중심점, 끝점 입력
세 점을 이용하여 2차원 원호 좌표계를 구성합니다.
b. Angle Offset
Nº만큼 기다립니다.
c. Angle Resolution
Nº마다 신호를 출력합니다.
d. Out Count
출력시킬 신호의 수, 0 입력 시 회전 범위 내에서 출력됩니다.
e. CW/CCW
회전 방향을 지정합니다.
180º | 180º | 180º | 360º | 360º | 360º | |
| Angle Offset | 1º | 1º | 1º | 1º | 1º | 1º |
| Angle Resolution | 10º | 10º | 10º | 10º | 10º | 10º |
| Out Count | 0 | 10 | 100 | 0 | 10 | 100 |
| 실제 출력 신호의 수 | 17 | 10 | 17 | 35 | 10 | 35 |

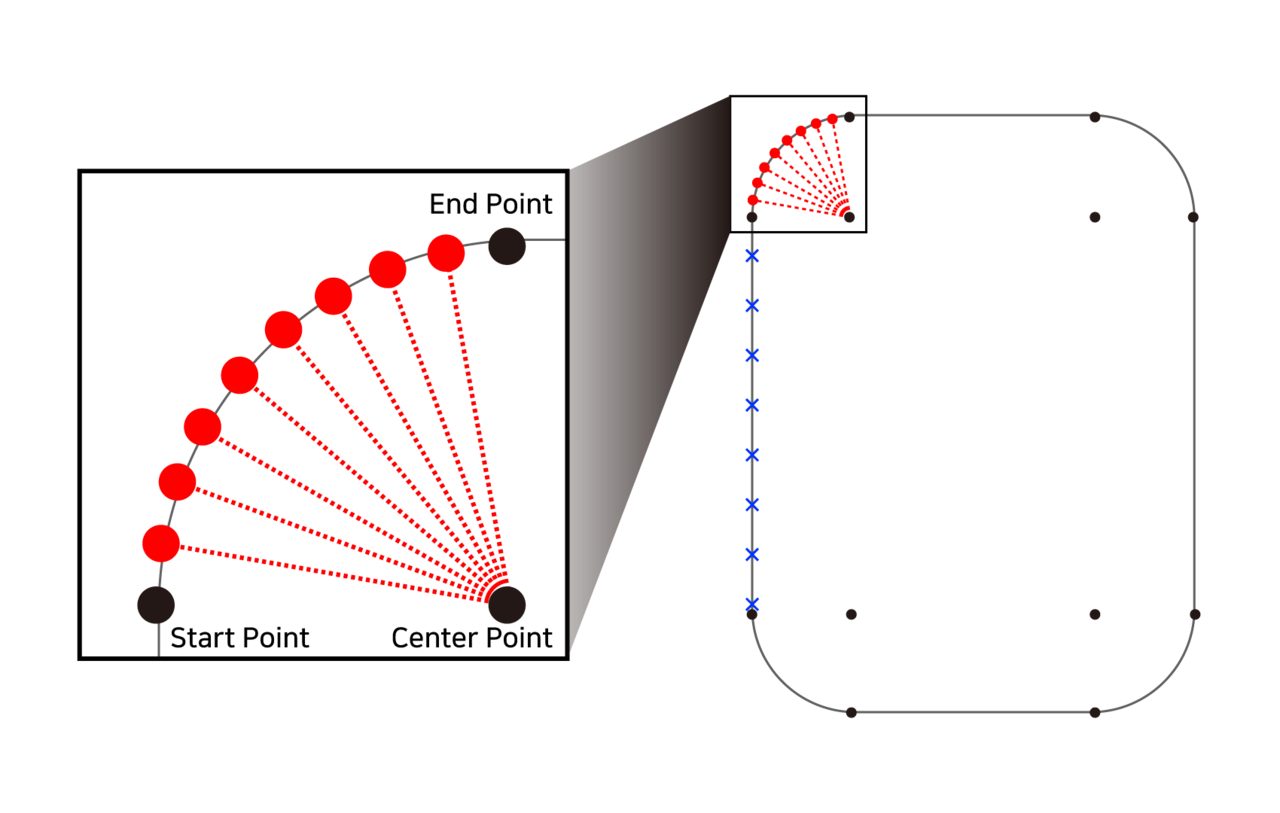

Interpolation Image Comparison

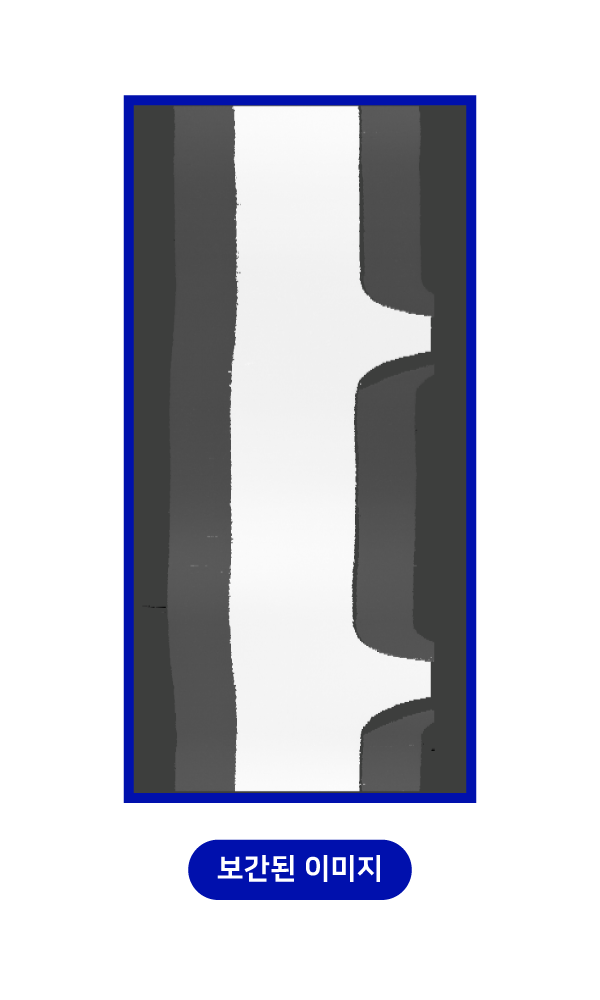

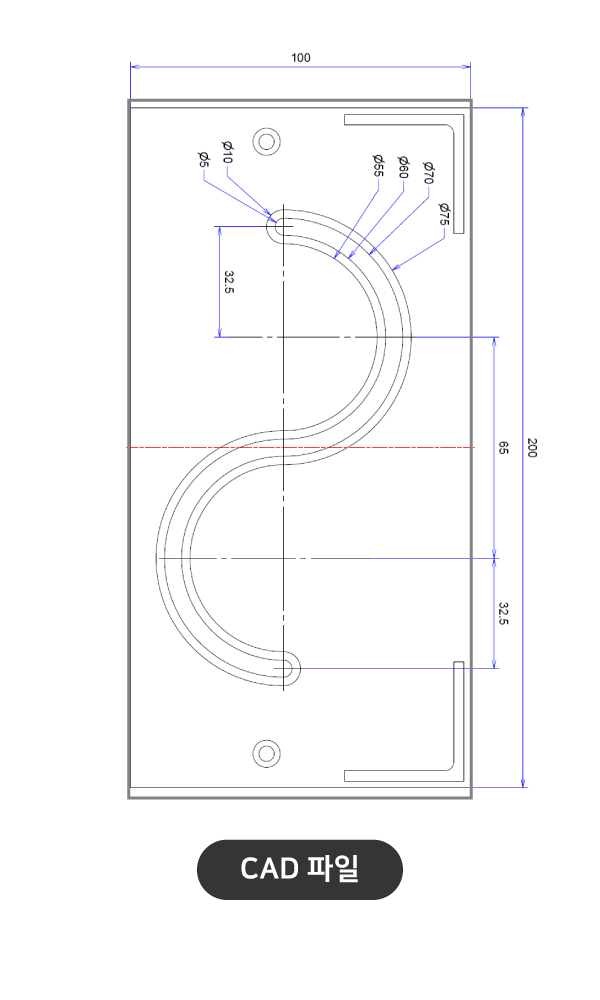

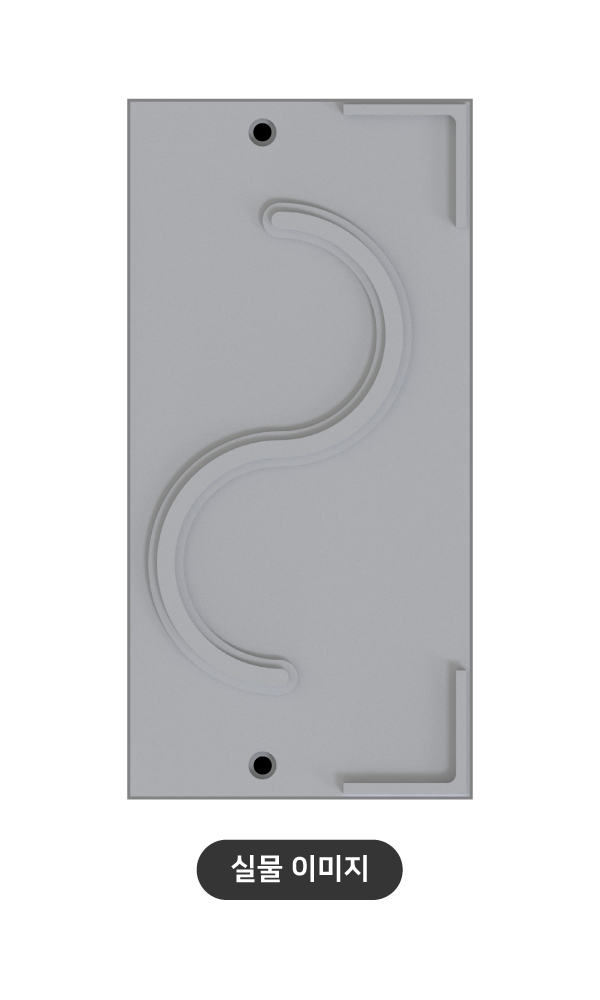

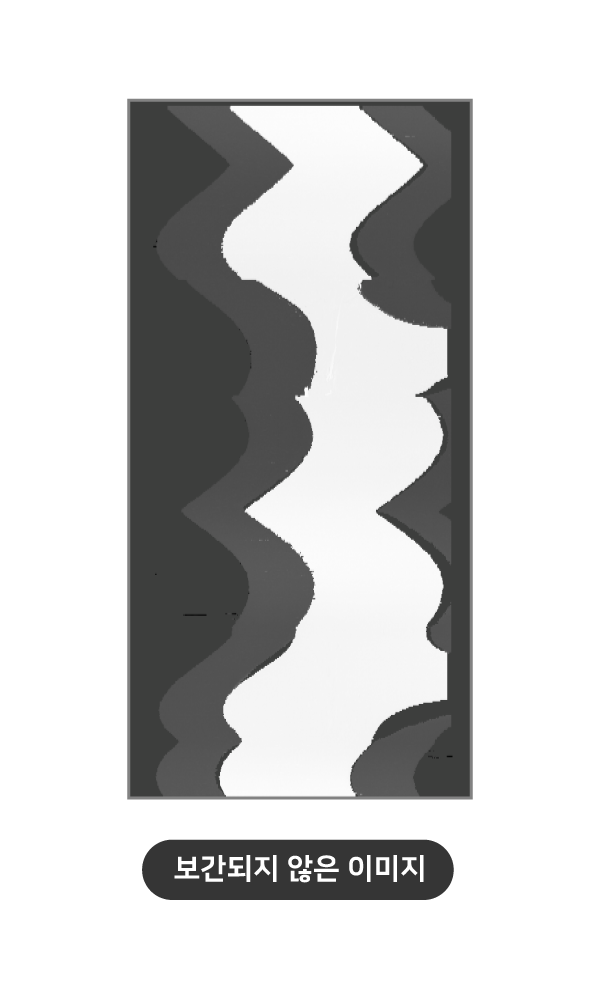

보간되지 않은 이미지 VS 보간된 이미지
※ 위 데이터는 사내 테스트 기준입니다.
